某噴涂企業VOCs廢氣處理系統

該企業在噴涂工藝過程中產生油漆廢氣，總風量10000m³/h ；廢氣污染物主要有：乙酸乙酯、甲苯、二甲苯、甲乙酮、丙酮等有機混合物，濃度預計在572mg/m³。經過處理后的廢氣達到《大氣污染物綜合排放標準》（GB16297—1996）表2中的二級標準。

排放標準?

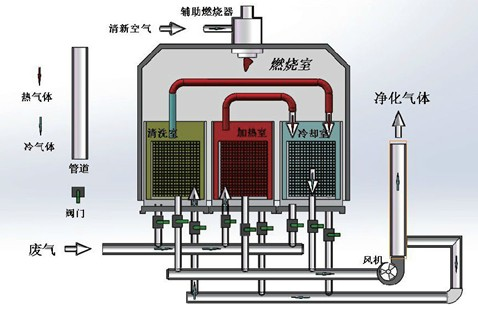

流程圖

技術簡介

RTO（Regenerative?Thermal?Oxidizer,簡稱RTO），再生熱氧化分解器，又稱蓄熱式焚燒器。其基本原理是在高溫下（≥760℃）將有機廢氣氧化生成CO₂和H₂O，從而凈化廢氣，并回收分解時所釋出的熱量，以達到環保節能的雙重目的，是一種用于處理中高濃度揮發性有機廢氣的節能型環保裝置。

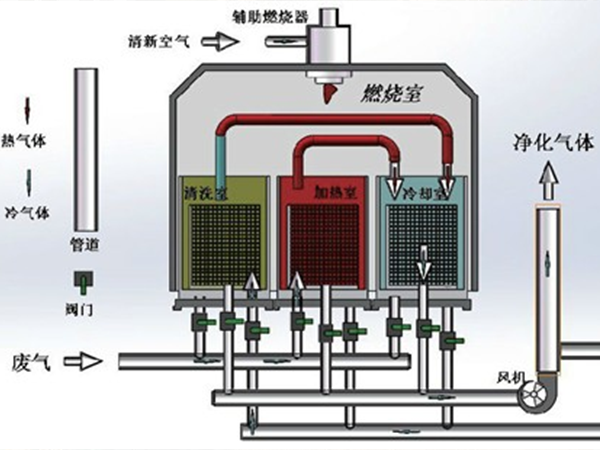

? ? ??RTO主體結構由燃燒室、陶瓷填料床和切換閥等組成。該裝置中的蓄熱式陶瓷填充床換熱器可使熱能

得到最大限度的回收，熱回收率大于95%，處理VOC時不用或使用很少的燃料。若處理低濃度廢氣，可選裝濃縮裝置，以降低燃燒消耗。
